В последнее время в мире конструкторских идей (Design Ideas) наблюдается интерес к семейству простых интерфейсных схем для ШИМ-управления универсальными регуляторами напряжения (как линейными, так и импульсными). В устройствах этого семейства используются внутренний источник опорного напряжения регулятора и дискретный полевой транзистор, включенный последовательно с делителем напряжения программирования регулятора.

ШИМ использует полевой транзистор в качестве коммутатора для модуляции нижнего резистора (R1) делителя, так что коэффициент заполнения ШИМ (D) от 0 до 100% изменяет усредненную по времени эффективную проводимость R1 от 0 до 100% от ее номинального значения. Это изменение программирует выходное напряжение регулятора от V_O = V_S (опорное напряжение на его выводе обратной связи) при D = 0 до

при D = 100%.

Некоторые из этих схем обеспечивают линейную связь между D и V_O. На Рисунке 1 приведен пример такого рода, описанный в статье «Обобщенные формулы проектирования ШИМ-интерфейса понижающего регулятора» [1].

Рисунок 1.	ШИМ линейно программирует напряжение VO.

Что касается других, например, представленной на Рисунке 2 концепции, разработанной Кристофером Полом, и описанной в статье «Снижение пульсаций в регуляторах напряжения, вносимых ШИМ-контроллерами» [2]… она нелинейна…

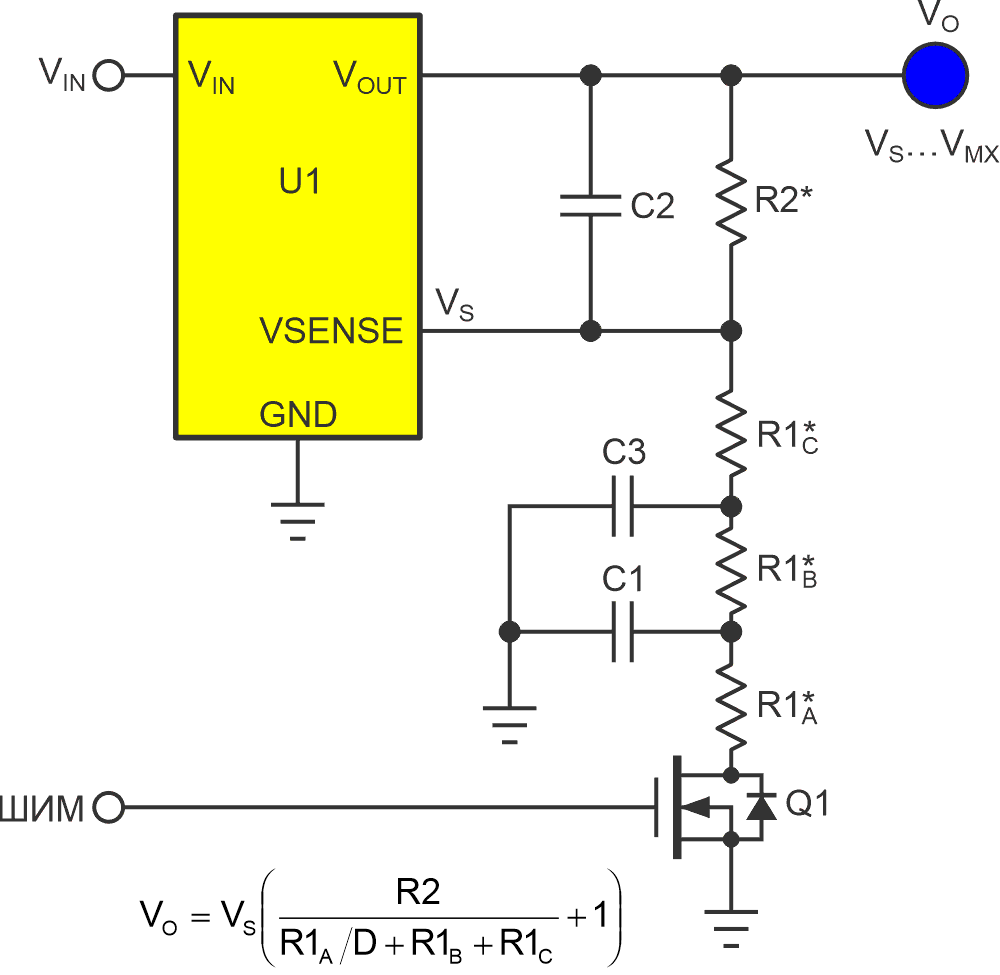

Рисунок 2.	ШИМ программирует напряжение VO нелинейно.

Обратите внимание, что для наглядности на Рисунке 2 не представлены многие интересные детали инновационного проекта Пола. Подробнее читайте в его статье по указанной ссылке.

1. Stephen Woodward. Обобщенные формулы проектирования ШИМ-интерфейса понижающего регулятора
2. Christopher Paul. Снижение пульсаций в регуляторах напряжения, вносимых ШИМ-контроллерами
