В конце 80-х годов прошлого века я проживал в Кишиневе (Молдавия). Заводы, НИИ массово закрывались, оборудование вывозилось в Румынию…

В Союзе закрылись предприятия, выпускавшие телефоны, и оборудование для телефонных станций. А ведь реле и шаговые коммутаторы использовались не только для этого, а (к примеру) при производстве отечественных стиральных машин…

Что касается телефонов, то на рынке (в буквальном смысле) появились азиатские телефонные аппараты-трубки, как их называли «в народе»? «мыльницы». Конечно, тогда речь не шла о сотовой связи. Это были сетевые телефонные аппараты из яркой пластмассы с клавишным набором и самыми простыми функциями. Но из-за низкой надежности они часто выходили из строя. Я, потеряв работу, стал искать возможность заработать и стал заниматься ремонтом таких телефонов. Поначалу ко мне обращались знакомые, потом знакомые знакомых…

Разобрался с причиной, почему «мыльницы» «выходили из строя». «Сгорала» обычно аналоговая часть телефона. И я нашел, почему это происходило. В отечественных телефонных сетях использовалось постоянное напряжение порядка 60 вольт, а там, где производились эти «мыльницы» – было 35…

Я создал кооператив на дому, и надо было с чего-то начинать. Я разработал свою конструкцию телефона с учетом того, что у меня тогда не было возможности приобретать специализированные микросхемы и тем более клавишную клавиатуру. Решил использовать только отечественную элементную базу.

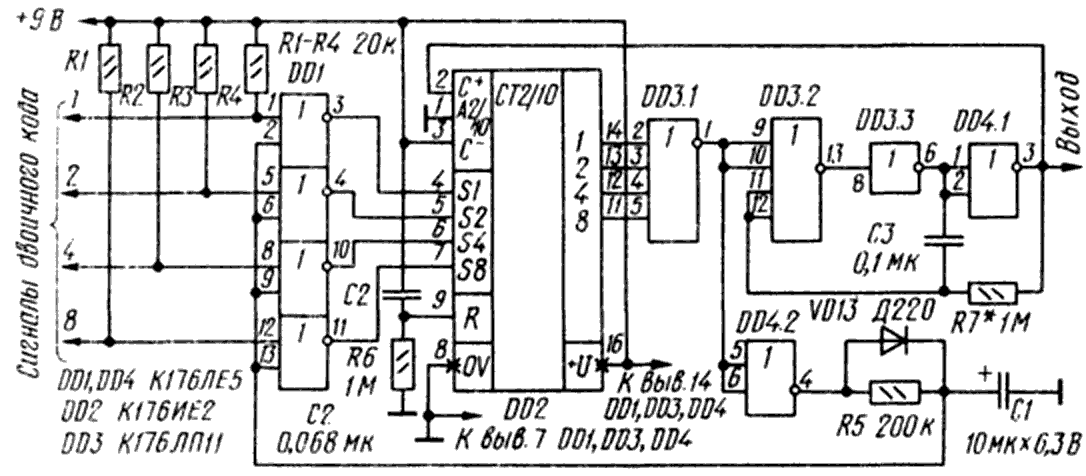

В статье на сайте РадиоЛоцман «Формирователь заданного числа импульсов» от 19.09.2005 (источник: журнал Радио №8, 1987 год) описана схема на четырех микросхемах малой и средней степени интеграции.

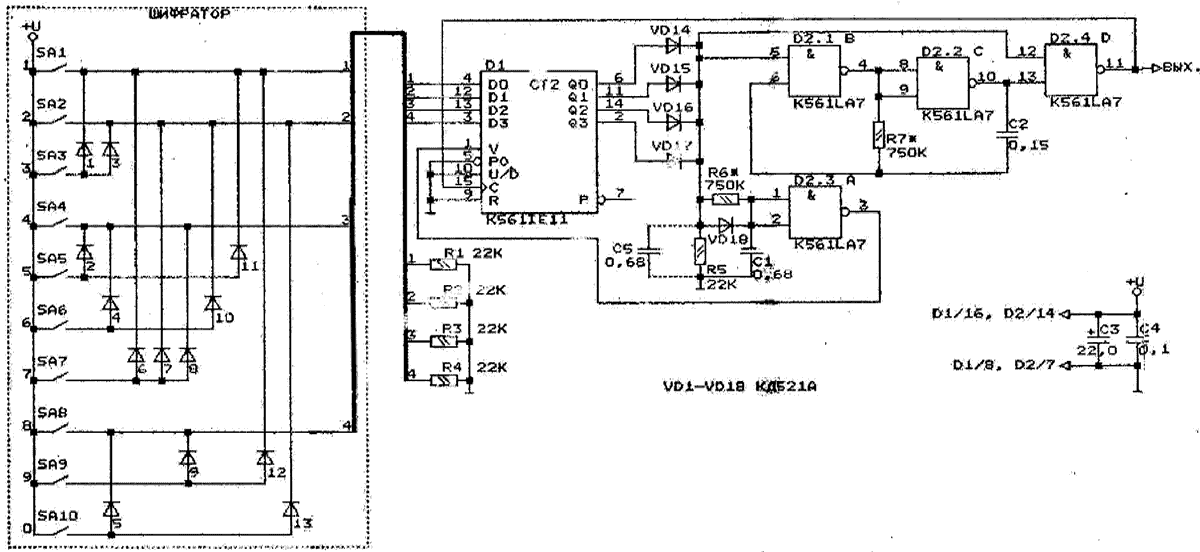

Но я, в своем варианте (немного раньше), «сумел» уменьшить число микросхем вдвое:

В шифраторе: я применил германиевые диоды Д9, а в формирователе импульсов – две микросхемы: К561ИЕ11(счетчик) и K561ЛА7 (4 × 2И-НЕ). Ну и «мелочь», показанную на схеме.

Что касается аналоговой части, то я применил там транзисторы КТ503Е и комплементарные им КТ502Е.

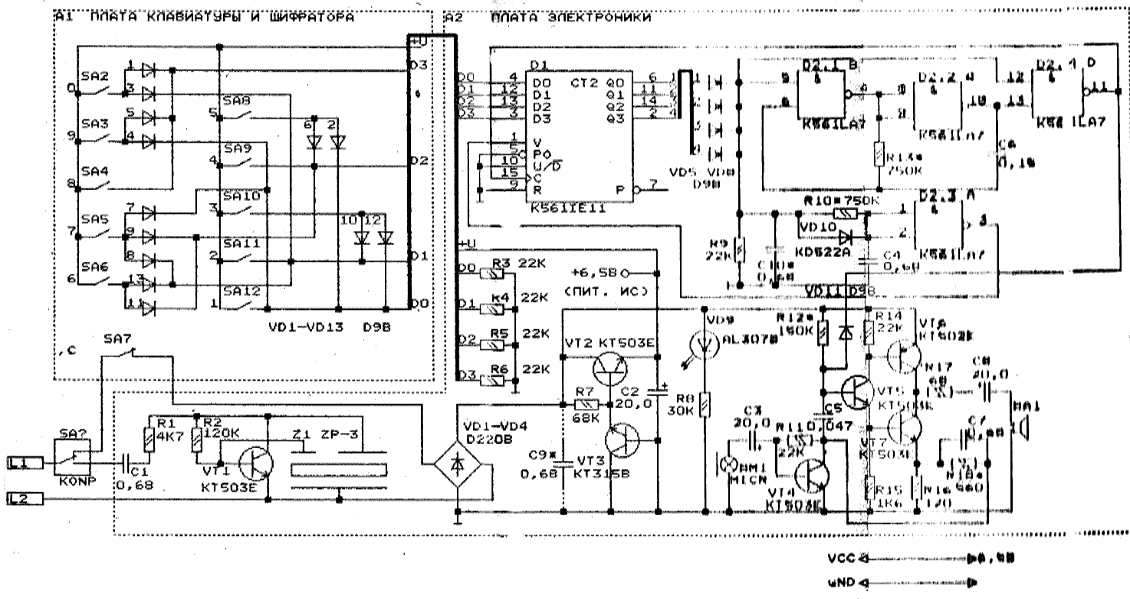

Полная электронная схема телефона:

Схема, каких-то особенностей не имеет, за исключением звонка, где я использовал пьезоизлучатель. Но по схеме пьезоизлучатель имеет три контакта, а я нашел и приобрел партию пьезоизлучателей ЗП-3, которые имели только два контакта.

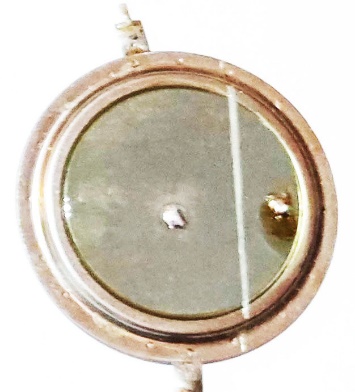

Что я сделал: скальпелем разрезал электропроводную площадку на две неравные части – и получил то, что нужно:

Пришлось, правда, проводить селекцию, так как некоторые излучатели: звучали не так громко, как хотелось бы…

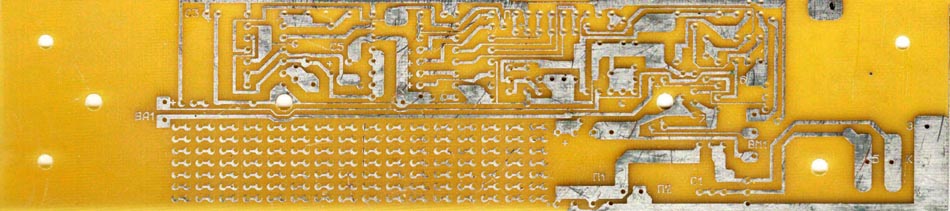

Была разработана плата телефона:

Габариты платы: 45 × 200 мм, толщина 0.5 мм. То есть, плата имела некоторую гибкость, что было связано с формой корпуса телефона-трубки. Существенная часть платы была оставлена под макетное поле. Это я сделал специально, так как собирался макетировать дополнения к основной части телефона. Там я предполагал (в дальнейшем) разместить некоторую память с управлением, чтобы владелец мог запомнить те номера телефонов, которыми часто пользуется. Правда, до этого не дошло, к сожалению (и, не по моей вине).

Ну, и наконец, мы рассмотрим саму клавиатуру. Она была выполнена на отдельной плате с габаритами примерно 60 × 43 мм и толщиной 2 мм.

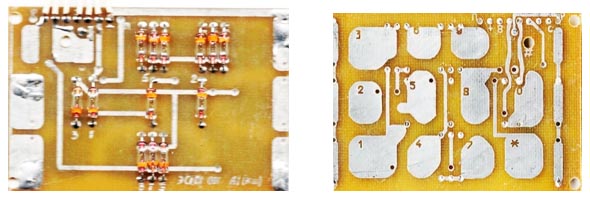

Плата двухсторонняя, с металлизированными отверстиями.

Здесь видно, что с одной стороны платы в металлизированные отверстия впаяны диоды шифратора, а с другой стороны расположены контактные площадки клавиатуры. Выступающие концы выводов диодов обрезаны «заподлицо» с поверхностью платы.

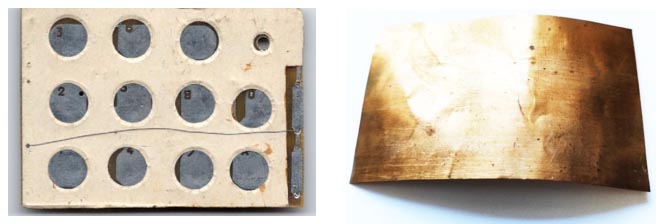

Затем на сторону, где находятся контактные площадки, наклеивался трафарет с отверстиями под площадки клавиш из плотной (чертежной) бумаги, а на этот трафарет клался листик фольги из медного сплава толщиной примерно 0.04 мм.

Поначалу фольга «сдиралась» с фольгированного стеклотекстолита, а потом был приобретён рулончик такой фольги на барахолке.

Первоначально край фольги лудился, укладывался на фольгированную площадку справа на плате (см. на фото слева), прогревался паяльником и, таким образом, фольга подключалась к нулевой шине платы телефона (через соединительный шлейф из нескольких проводов). Но, потом было придумано кое-что попроще: на трафарете (то же фото, слева) виден лежащий на нем тонкий, оголенный провод (толщиной менее 0.1 мм), проходящий по поверхности трафарета, минуя отверстия, подпаянный к той же нулевой шине. На него и укладывалась фольга.

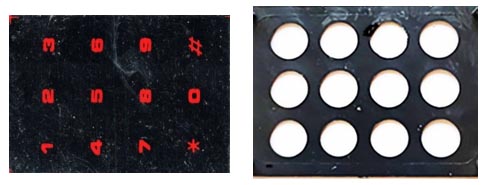

Поверх фольги накладывалась тонкая, гибкая, пластиковая пластинка с рисунком клавиш. Получился этакий плоский бутерброд из различных слоев, поверх которого накладывалась пластиковая пластинка с отверстиями под клавиши.

Конечно, были приняты меры к тому, чтобы пластина фольги не смещалась с платы. Но вот, что было важно: пластина фольги не фиксировалась со всех сторон, так как она должна была немного «дышать» (сохранять возможность к микроперемещениям по поверхности трафарета).

Как работает такая клавиатура? При легком нажатии подушечкой пальца на отверстие верхней пластиковой пластины фольга прогибается на толщину трафарета, и нулевой потенциал подается на соответствующую контактную площадку клавиатуры. Когда палец убирается, фольга возвращается в исходное состояние за счет своих пружинящих свойств. Поскольку фольга прогибается только на толщину трафарета, никаких остаточных деформаций фольги не происходит.

Несмотря на кажущуюся примитивность такой конструкции, клавиатура работает очень надежно. И у меня есть подтверждение этому. Мне стало ясно, что кооператив придется закрыть. (Горби, как «открыл» кооперативное движение, так сам и «закрыл» его). Радиодетали на радиозаводах, выпускавших комплектующие, стали отпускать кооператорам гораздо дороже. А ведь достоинством моих телефонов, помимо надежности работы, была их дешевизна (свой труд я, конечно, не учитывал ). Начались гонения контрольных органов, необоснованные придирки.

И, одним из последних актов моей кооперативной деятельности было обращение в ГТС Кишинева. Мы встретились, я показал свой телефон, и они «загорелись». В то время для многих жителей телефонные будки были единственным средством связи, так как получить телефонный номер было сложно, не говоря уже об отсутствии самих телефонов (надёжных). А срочно связаться со скорой, полицией и пр., без телефона: было сложно. Но, беда была в том, что во многих телефонных будках телефоны были «раскурочены». Доставалось как самим трубкам (из них выламывали телефонные капсюли), но и (почему-то) номеронабирателям. А запчастей, похоже, уже не было.

Мы заключили письменный договор, по которому мы передаем ГТС документацию и работающий образец, а потом сопровождаем производство. Ну и получаем некоторый процент с этого. И мы, согласно договору, передали в ГТС необходимое. Но через пару дней получаем письмо, что договор с их стороны без объяснения причин расторгнут…

И жаловаться было некому. В Кишиневе не было даже российского посольства (хотя, американское уже было). Это было полное безвластие…

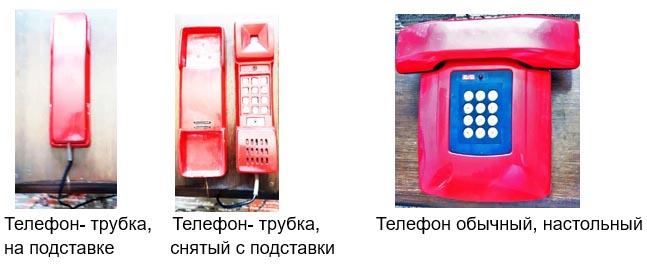

А через пару лет, когда я приехал, чтобы посетить могилы родителей, то увидел, что во всех будках Кишинева (думаю, и в других населённых пунктах Республики Молдова) в телефонах установлена моя клавиатура (ну и, наверное, соответствующая электроника). Думаю, это о чём-то, говорит… В завершение этой статьи приведу фото моих телефонов:

Что касается последнего фото (справа), то я нашел партию корпусов телефонов, внутри которых были какие-то дефекты, но снаружи все было ОК. Партию готовили к уничтожению. А я её приобрел. Приспособил туда свою плату и клавиатуру. Получилось, как говорится, «дешево и сердито».

У кого-то из читателей может возникнуть вопрос: зачем писать о таких телефонах, когда вокруг есть сотовая связь, «навороченные» смартфоны?
Но здесь речь идет конкретно о малоразмерной клавиатуре. Думаю, пригодится тем, для кого это актуально. Ну, а сам телефон, его схемотехника и конструкция – пособие для начинающих радиолюбителей .
