Некоторое время назад один из посетителей моего сайта поставил передо мной задачу. Ему нужен был очень громкий звуковой генератор качающейся частоты типа сирены, работающий от 3 В. Он попробовал несколько коммерческих сирен, но при питании от 3 В все они были недостаточно громкими. Он также сказал, что эти устройства потребляют гораздо больший ток, чем он хотел бы. Немного поразмышляв над этой проблемой, я нарисовал схему, представленную на Рисунке 1.
 | |

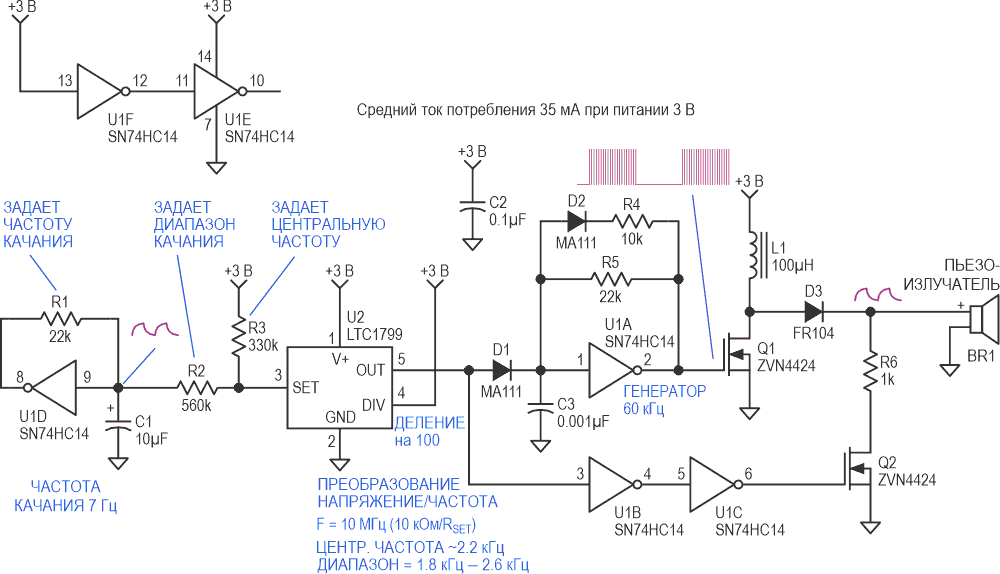

| Рисунок 1. | Принципиальная схема. |
В схеме используется высокоточный генератор LTC1799. Для выполнения ряда других функций также используется микросхема 74HC14, содержащая шесть триггеров Шмитта. Одна из секций включена как простейший генератор прямоугольных импульсов частотой 7 Гц.
Треугольные импульсы на этом конденсаторе служат низкочастотным сигналом качания частоты для сирены. Два резистора R1 и R2 обеспечивают установку центральной частоты LTC1799 примерно на 2 кГц. Схема повышающего DC/DC преобразователя выдает 40-вольтовые пики, которые включаются и выключаются в соответствии с выходным сигналом LTC1799.
Выход подключен к качественному пьезоэлектрическому звуковому излучателю с резонансной частотой порядка 2.5 кГц. В результате получается довольно громкая сирена, потребляющая от источника питания 3 В всего 40 мА.
Пьезоэлектрическое устройство 254-PB515-ROX показанное на Рисунке 2 справа, хорошо работает в этой схеме. Если вам нужно что-то гораздо более компактное, хотя и не такое громкое, попробуйте излучатель Murata PKM17EPP-2002-BO, показанный на Рисунке 2 слева.
 | |
| Рисунок 2. | Пьезоэлектрические излучатели. |
