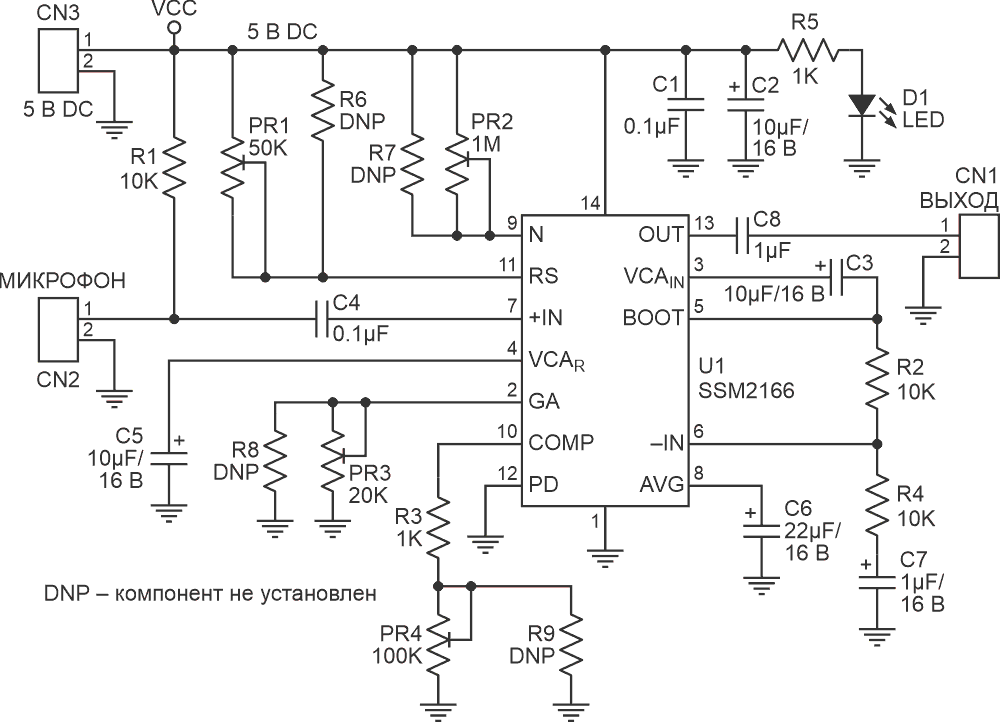

Показанная на Рисунке 1 схема представляет собой законченную систему обработки сигнала микрофона, выполненную на основе одной микросхемы SSM2166.
Эта микросхема, предназначенная прежде всего для работы в речевом диапазоне частот, обеспечивает усиление, определение среднеквадратичного значения, ограничение сигнала, регулируемую компрессию и экспандирование. Коэффициент усиления встроенного усилителя, управляемого напряжением (VCA), может составлять до 60 дБ в полосе порядка 30 кГц. Дополнительное усиление обеспечивается схемой входного буферного операционного усилителя, которое можно настроить в диапазоне от 0 до 20 дБ, что позволяет получить суммарное усиление тракта прохождения сигнала до 80 дБ. Устройство работает от одного источника питания +5 В, принимает входные сигналы со среднеквадратичным значением до 1 В и при работе на нагрузку более 5 кОм обеспечивает уровни выходных сигналов более 1 В с.к.з. (3 В пик-пик). Постоянная времени внутреннего детектора среднеквадратичного значения задается внешним конденсатором. Микросхема SSM2166 содержит входной буфер и схему автоматической регулировки усиления (АРУ) для аудиосигналов и сигналов речевого диапазона. Для оптимизации работы схемы предусмотрена возможность регулировки пользователем постоянной времени и степени сжатия. Функция убывающего экспандирования устраняет шум схемы при отсутствии входного сигнала. Установленные на плате подстроечные потенциометры позволяют пользователю задавать порог убывающего экспандирования, порог ограничения (точку поворота), фиксированное усиление входного буфера, а также номинальный коэффициент усиления внутреннего VCA в точке поворота.
![]() | |
| Рисунок 1. | Принципиальная схема микрофонного предусилителя. |
