Всегда приятно, когда простая и удачная конструкторская идея, к счастью, находит дополнительные применения, о которых вы изначально не думали. Вот пример.
Некоторое время назад была принята к публикации [1] схема, показанная на Рисунке 1.
![]() | |

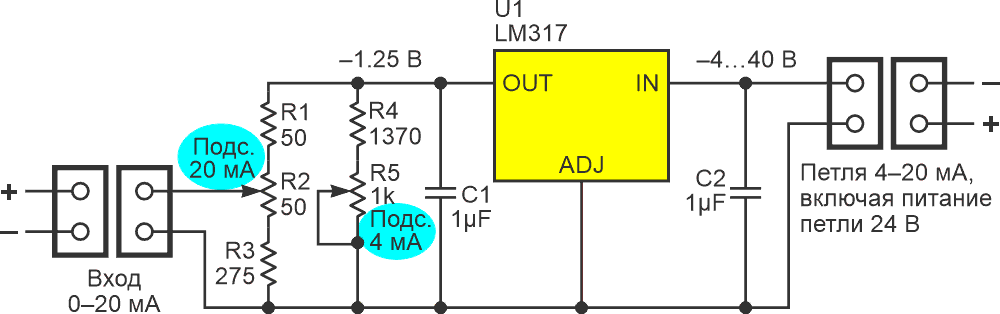

| Рисунок 1. | Цепи управления током на основе регулятора U1 и резисторов R1–R5 преобразуют входной сигнал 0-20 мА в выходной сигнал 4-20 мА. |
Позже та же схема, при другой конфигурации подключения, показанной на Рисунке 2, оказалась столь же подходящей для другой задачи [2].
![]() | |

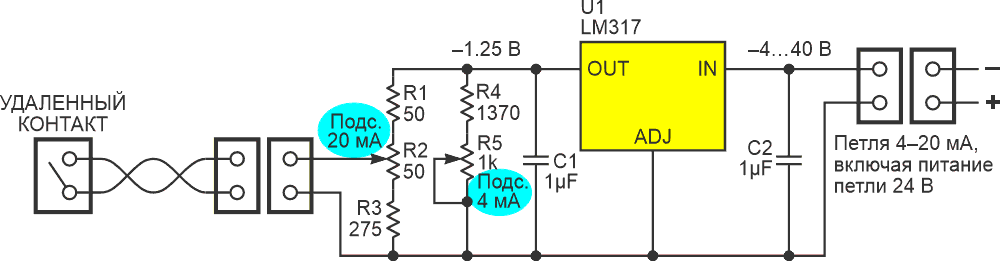

| Рисунок 2. | Преобразователь сигнала ВКЛ/ВЫКЛ удаленного контакта в сигнал токовой петли 4-20 мА. |
В одной из недавних конструкций [3], предложенной другим постоянным автором, Джаяпалом Рамалингамом, рассматривается проблема удобной калибровки прецизионных приемников токовой петли в промышленных условиях. Его схема включает линейный управляющий вход, который ускоряет калибровку и тестирование. Он объясняет, что это позволяет:
…«выполнять калибровку модулей аналогового ввода распределенных систем управления (РСУ) и программируемых логических контроллеров (ПЛК) путем имитации технологических сигналов»…
Это натолкнуло меня на мысль, что другой подход к той же проблеме калибровки также может оказаться полезным. Я представил себе схему, в которой три стандартных аналоговых уровня тестовых токов петли – 0, 4 мА и 20 мА – были бы точно настроены и доступны для быстрого выбора одним щелчком переключателя. Затем я стал размышлять, сможет ли та же самая простая и удобная схема преобразователя работать в таком приложении.
На Рисунке 3 показан результат.
![]() | |

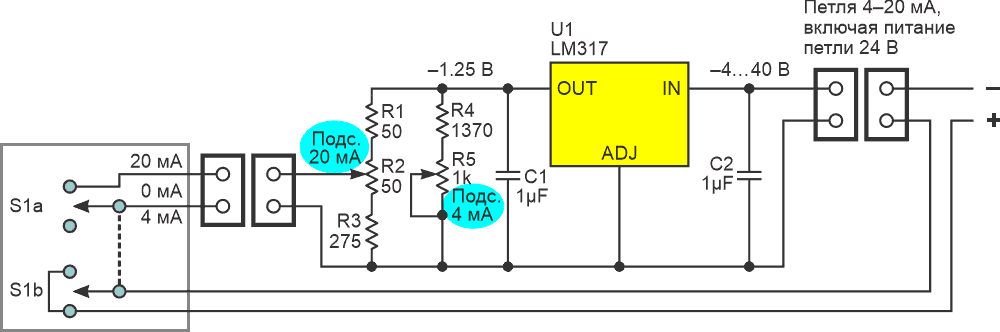

| Рисунок 3. | Трехпозиционный переключатель S1 с центральным положением «выключено» превращает этот преобразователь в удобный калибратор тока. |
Мало того, что может, так еще и процедура калибровки для ее использования в новой роли оказалась такой же быстрой, простой и легко выполняемой за один проход, как и раньше.
- Установите переключатель S1 в положение 4 мА.
- Потенциометром «Подстройка 4 мА» установите выходной ток 4 мА (измеряемый, например, точным цифровым мультиметром).
- Установите переключатель S1 в положение 20 мА.
- Потенциометром «Подстройка 20 мА» установите выходной ток 20 мА (аналогично).
Таким образом, оказывается, что одна и та же схема с легкостью подходит для трех связанных, но разных применений – своего рода тройное конструктивное решение.
