Широкое распространение токовой петли 4-20 мА в аналоговом мониторинге и управлении технологическими процессами открывает возможности для создания оригинальных схем, выполняющих нестандартные вспомогательные функции. На Рисунке 1 показан пример такой схемы. Она обеспечивает точное преобразование тока 4-20 мА в 0-20 мА. Это полезно для аналоговых входов, которые не допускают смещения нуля на 4 мА.
 | |

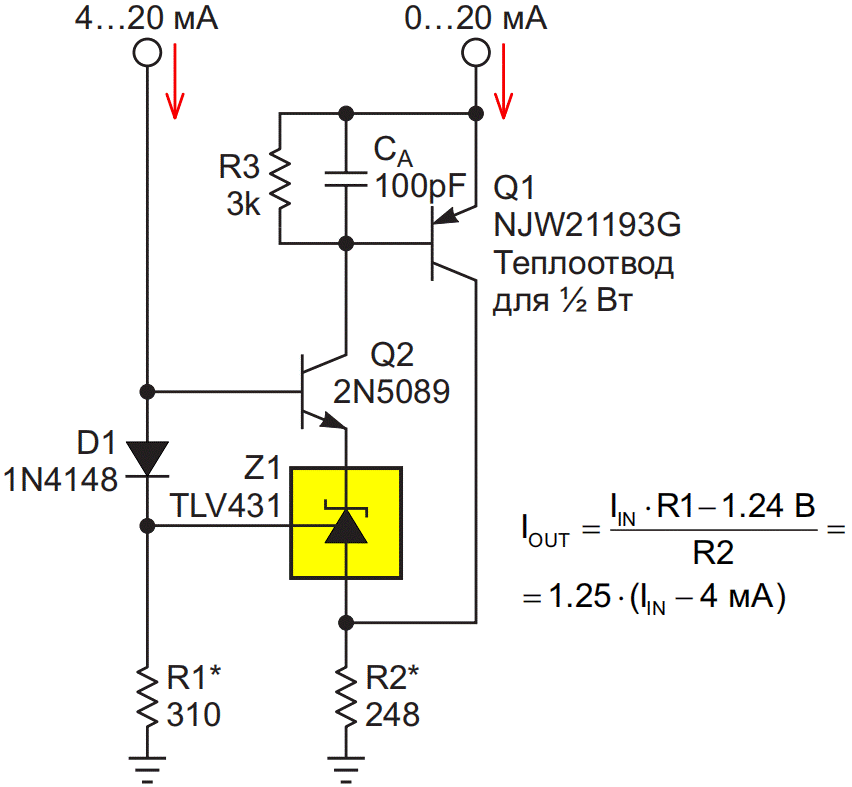

| Рисунок 1. | Схема преобразования тока. |
Схема основана на соотношении VIN = I·R1 = 1.24…6.20 В для напряжения, падающего на резисторе R1 при прохождении через него входного тока 4…20 мА и подаваемого на вход VREF микросхемы Z1. Принцип работы схемы обсуждается в [1].
Однако потенциально неприятным недостатком схемы на Рисунке 1, является то, что источник выходного втекающего тока привязан не к земле, а к источнику V+, напряжение которого должно быть не менее 8 В. На Рисунке 2 предлагается точное и простое решение: активное токовое зеркало, описанное в [2]. Максимальный запас по входному напряжению составляет 8 В.
 | |

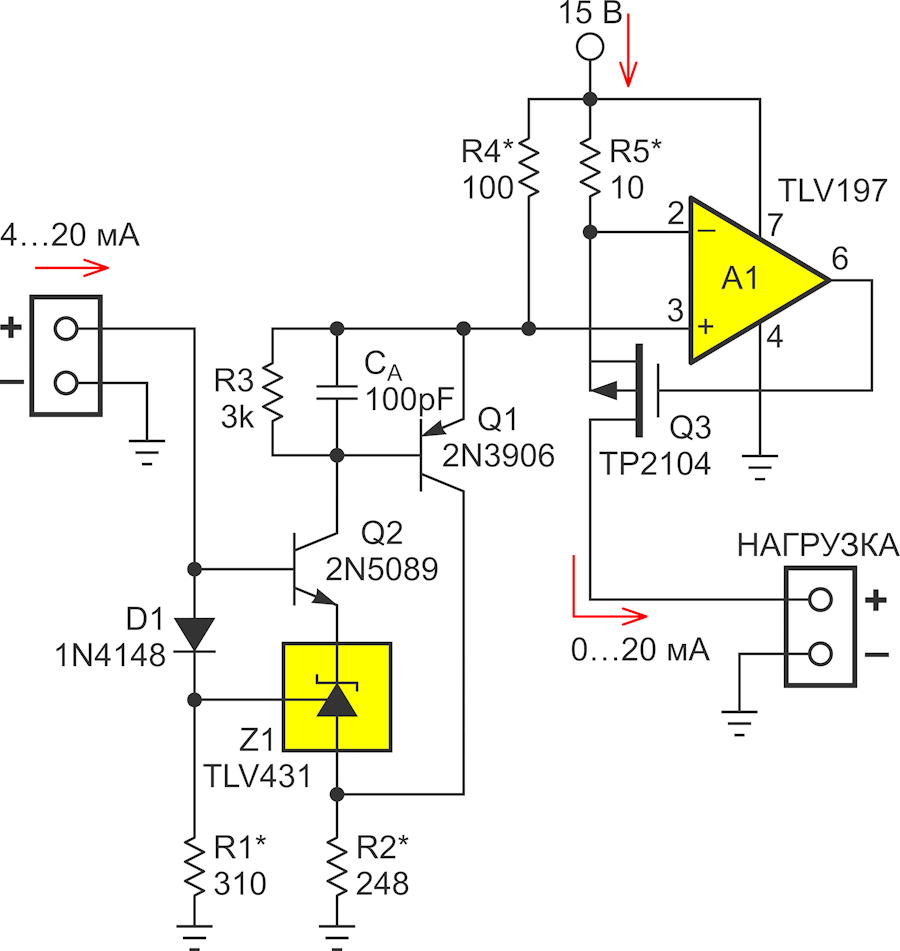

| Рисунок 2. | Для управления заземленной нагрузкой к предшественнице этой схемы добавлено токовое зеркало. |
