Простая и компактная схема обеспечивает удобное управление устройствами и системами

Этот простой в сборке источник ШИМ-сигнала является удобным инструментом тестирования для любителей, техников, инженеров и других разработчиков устройств на базе ДУ.

Я работаю в университете, где занимаюсь проектированием и разработкой всевозможных схем и систем для студентов, преподавателей, исследователей и других специалистов. Эти схемы включают в себя множество проектов, для работы которых используется стандартный сигнал дистанционного управления (ДУ) с широтно-импульсной модуляцией (ШИМ).

ДКО Электронщик - B2B Маркетплейс электронных компонентов

Этот сигнал обычно представляет собой последовательность TTL-импульсов с частотой 50 Гц и длительностью от 1 мс до 2 мс. Хотя эти параметры можно запрограммировать в большинстве генераторов сигналов, наличие небольшого специализированного устройства под рукой может оказаться очень удобной альтернативой. На Рисунке 1 показано, что у меня получилось.

Простая и компактная схема обеспечивает удобное управление устройствами и системами

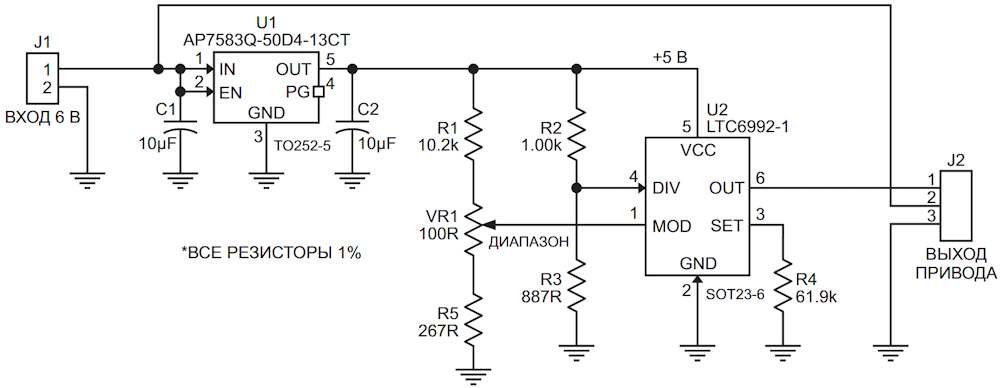

Рисунок 1. Стандартный ШИМ-сигнал ДУ, используемый для управления разнообразными устройствами, обычно получают
с помощью передатчиков и приемников. Эта схема привода ДУ реализует удобное альтернативное решение,
упрощающее достижение различных целей тестирования.

Элементы C1, U1 и C2 образуют стабилизатор напряжения с низким падением напряжения 5 В. Вообще можно использовать любую микросхему 5-вольтового стабилизатора, если падение напряжения на ней не превышает одного вольта. Как правило, приводы ДУ работают от 6 В, хотя некоторые могут работать и от 8 В. Для удобства экспериментов номинальное входное напряжение, обозначенное здесь как 6 В, транслируется на выход сервопривода, как показано на рисунке.

Источник ШИМ-сигнала основан на простой и удобной микросхеме LTC6992-1. Главное – выбрать правильные номиналы резисторов, которые показаны на Рисунке 1. Вместо того чтобы изготавливать печатную плату, я спаял схему на макетной плате, используя компоненты для сквозного монтажа и платы адаптеров для обеих микросхем. Если сделать это на печатной плате с использованием компонентов поверхностного монтажа, вся схема заняла бы всего около 6.5 см2.

Лично у меня в лаборатории нет приемопередатчика ДУ. Даже если бы он был, мне понадобился бы кто-то, кто манипулировал бы элементами управления, пока я измерял бы интересующие меня параметры в разрабатываемой системе. С помощью этой удобной альтернативной схемы я могу проводить все свои тесты без участия человека, не говоря уже о том, что без оборудования ДУ. Она неоднократно доказывала свою полезность.
