Мы все знакомы с термоактивируемыми предохранителями, в которых под действием тока проводящий элемент саморазогревается, плавится при определенном значении тока и разрывает путь его протекания. Они концептуально просты (хотя, конечно, имеют свои тонкости), надежны, выполняют одну функцию, выполняют ее хорошо и обеспечивают первую (или последнюю) линию защиты системы от повреждения перегрузкой по току.

Они выпускаются в различных вариантах, включая быстродействующие, с задержкой срабатывания и с медленным срабатыванием, чтобы наилучшим образом соответствовать требованиям конкретного приложения. Одной из причин, по которой их использование предписывается нормативными актами во многих установках, является то, что они не требуют инициализации, настройки или программного обеспечения, а также не могут быть взломаны или переопределены, что повышает их надежность и уверенность в их характеристиках.

Диапазон рабочих токов предохранителей, с которыми сталкивается большинство инженеров, составляет от долей до десятков ампер. Они выпускаются в самых разных корпусах, от классических 3AG до более крупных картриджей, а также флажкового типа, используемого во многих автомобилях (Рисунок 1).

Рисунок 1.	Предохранители, конечно же, выпускаются на различные номинальные токи, но также и в бесчисленном множестве вариантов корпусов, включая стеклянные цилиндрические 3AG, керамические картриджи различных размеров и автомобильные «флажковые» предохранители.

Но потом я начал задаваться вопросом: как изготавливаются предохранители на сотни ампер? Какие у них корпуса? Становятся ли предохранители просто пропорционально больше с увеличением тока?

Мое «невежество» во многом объясняется недостаточным знакомством с этой темой. В большинстве инженерных вузов инженерии высоких энергий долгое время не уделялось особого внимания. Эта специальность, охватывающая крупномасштабное производство электроэнергии, ее хранение и передачу, системы аккумулирования энергии, а также солнечные и ветряные установки, считалась второстепенной и не такой захватывающей, как проектирование сетей передачи данных, разработка и программирование алгоритмов или создание более быстрых компьютеров.

Но это было тогда, а времена изменились. Сегодня силовая энергетика – это перспективная область, активно развивающаяся в связи с электромобилями, возобновляемой энергетикой, электроснабжением центров обработки данных, резервными системами электропитания и многим другим. Взгляните на это с другой стороны: электромобиль потребляет порядка 100 А и более, поэтому возможности плавкого предохранителя должны быть расширены в соответствии с техническими и нормативными требованиями. Очевидно, что одних только электрических предохранителей (e-fuse) здесь недостаточно.

Будет ли такой предохранитель в десять раз больше стандартного предохранителя на 10 А? Были ли какие-либо изменения в конструкции, о которых мне следует знать?

Я изучил этот вопрос и обнаружил, что существует большой подкласс термоактивируемых предохранителей, называемых предохранителями «с высокой отключающей способностью» (high rupturing capacity, HRC), которые могут быть больше по размеру, но внешне выглядят как обычные предохранители, однако имеют невидимую внутреннюю особенность: они заполнены песком (кремнеземом) или другим материалом (Рисунок 2).

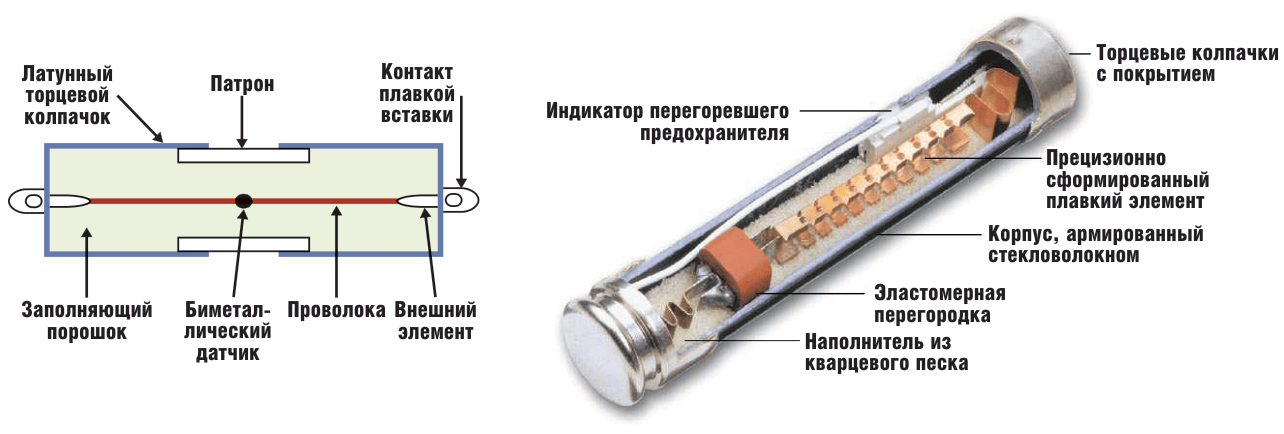

Рисунок 2.	В предохранителе HRC (слева) есть наполнитель, обычно это песок; реальная внутренняя конструкция более сложна (справа), как видно на примере одного из вариантов (существуют и другие).

Основные конструктивные элементы, отличающие предохранитель HRC от обычного предохранителя с более низкой отключающей способностью (low breaking capacity, LBC), следующие:

• Термостойкий, прочный корпус, обычно изготовленный из керамики или стекловолокна. В устройствах LBC вместо этого часто используются стеклянные корпуса, которые с большей вероятностью могут развалиться, когда предохранитель срабатывает при высоком токе перегрузки.
• Полость внутри корпуса предохранителя заполняется мелким кремниевым или кварцевым песком для поглощения тепла и энергии перегрузки. В некоторых случаях используются и другие материалы, такие как измельченный мел, гипс или мраморная пыль, но чаще всего применяется очищенный песок.
• Металлические колпачки или заглушки прочно прикреплены к корпусу предохранителя, создавая герметичное уплотнение и предотвращая утечку энергии в случае перегрузки.

Зачем это нужно? По моему упрощенному представлению, казалось, что как только предохранитель перегреется и разорвется, беспокоиться особо не о чем.

Но в реальности мира высоких токов такое упрощенное мышление является ошибочным и даже опасным. Основное назначение песка в предохранителе – поглощать тепло и предотвращать развитие дуги после перегорания плавкого элемента (Рисунок 3). Это позволяет предохранителю безопасно прерывать очень большие токи короткого замыкания (часто несколько тысяч ампер) без повреждения держателя предохранителя или окружающего оборудования.

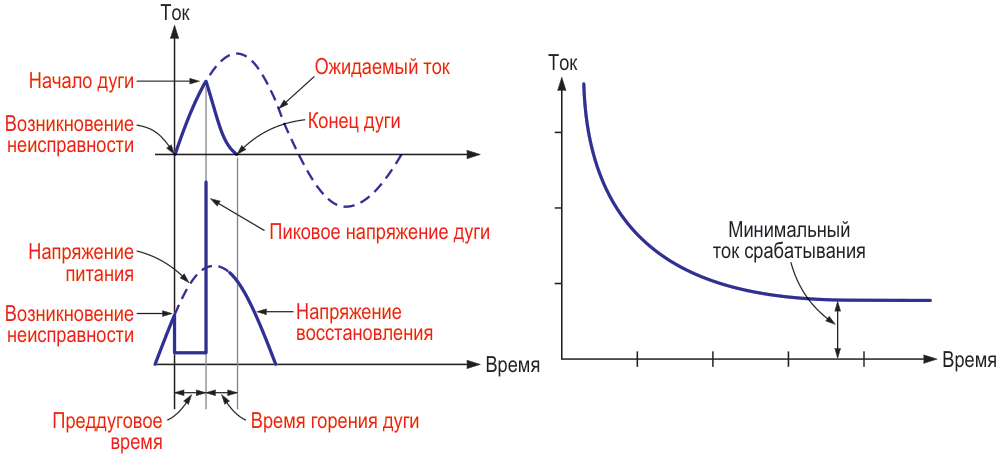

Рисунок 3.	Зависимость тока от времени для предохранителя HRC имеет несколько интересных переходов и скачков.

Песок или другой наполнитель в этих предохранителях выполняет несколько функций:

• Охлаждение: Когда предохранительный элемент плавится из-за чрезмерного тока, песок поглощает тепло, помогая охладить область и предотвратить возгорание или повреждение окружающих компонентов.
• Гашение дуги: Если предохранитель перегорает, может возникнуть электрическая дуга. Песок помогает погасить эту дугу, поглощая энергию и обеспечивая среду, в которой дуга может безопасно рассеяться.
• Изоляция: Песок помогает изолировать расплавленный металл предохранительного элемента, предотвращая дальнейшие короткие замыкания или повреждения.
• Повышенная безопасность: песок снижает риск искрообразования и перегрева, улучшая общую безопасность и надежность предохранителя.

Вкратце: в обычном предохранителе – отрезке оголенного провода – провод плавится и размыкает цепь. Пока все хорошо. Однако при прохождении большого тока провод частично испаряется, позволяя образоваться дуге. Эта дуга может не погаснуть даже при переходе через ноль напряжения переменного тока (и уж точно не погаснет в цепи постоянного тока), но может продолжаться в течение многих периодов. Песок в предохранителе HRC предотвращает образование дуги, позволяя цепи безопасно размыкаться и оставаться в таком состоянии.

Здесь есть два момента. Во-первых, дело не просто в «масштабировании». Как и в случае почти всех других технических компонентов, когда вы расширяете границы мощности или размеров, ситуация меняется и требует важных усовершенствований существующих решений. Хотя законы физики не меняются, меняются их проявления. В конце концов, в электромагнитном спектре как гигагерцовые/ терагерцовые волны, так и оптические описываются уравнениями Максвелла, но их сущности сильно различаются. Это относится и к сильноточному дугообразованию в разомкнутой цепи, вызванному перегоревшим проводом предохранителя.

Второй момент: все не так просто, как кажется. Когда кто-то говорит: «Да что тут такого? Это всего лишь предохранитель» или что-то подобное, это на самом деле означает, что он не понимает, что к чему. Даже такая простая функция, как предохранитель, имеет свои конструктивные и производственные особенности, которые необходимо понимать и учитывать.
