Установка пассивных и других компонентов поверхностного монтажа «вверх ногами» может улучшить характеристики схемы.

Представьте себе структуру резистора для поверхностного монтажа, показанную на Рисунке 1.

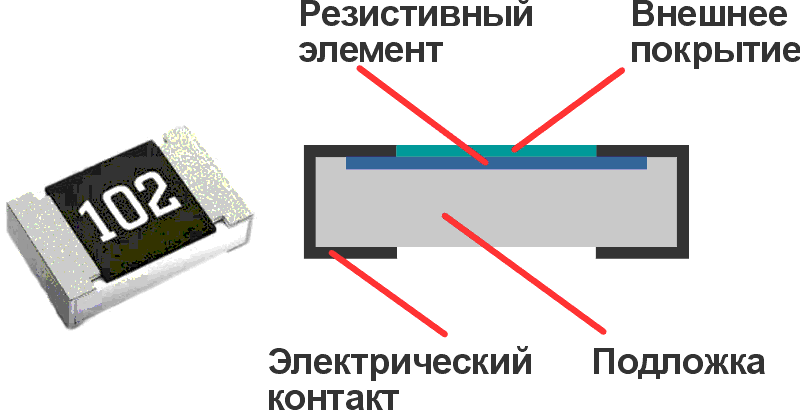

Рисунок 1.	В число составных элементов резисторов для поверхностного монтажа, интересующих нас в данной публикации, входят электрические контакты.

Обычно этот компонент устанавливается на печатную плату таким образом, чтобы внешнее покрытие было видно сверху, а подложка прилегала к поверхности платы. Однако если компоненты печатной платы работают на сверхвысоких частотах, это может быть не лучшим решением.

Но существует и альтернативный вариант, показанный на Рисунке 2.

Рисунок 2.	Резистор для поверхностного монтажа из его обычного положения (а) может быть перевернут для оптимальной работы в приложении СВЧ (б).

Если резистор для поверхностного монтажа установлен на печатной плате «вверх ногами», индуктивность, создаваемая электрическими контактами, будет значительно меньше, чем при обычном монтаже. На сверхвысоких частотах это может быть существенным, особенно если в приложении с согласованным импедансом сопротивление составляет 50  Ом.
