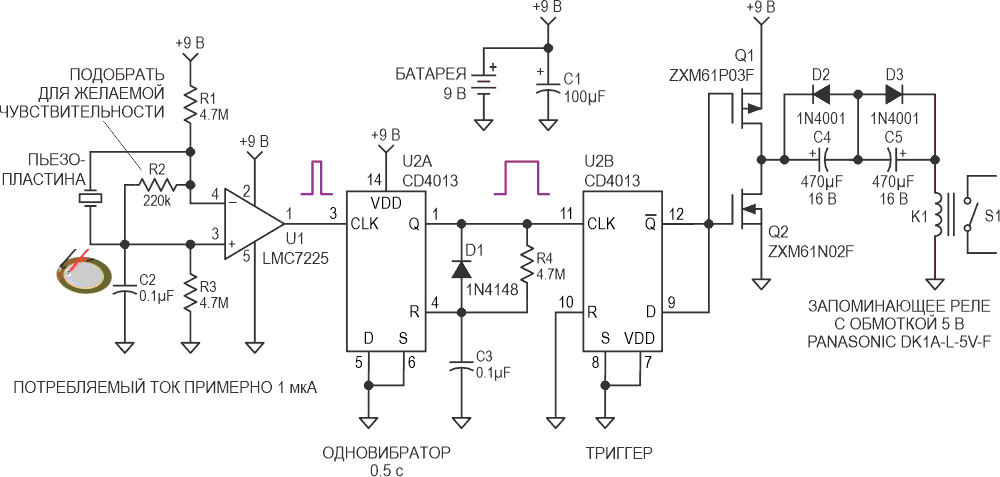

В этой схеме в качестве датчика касания используется плоская пьезоэлектрическая пластина, вклеенная в пластиковый корпус. При каждом касании пальцем корпуса с пластиной схема подключает и отключает нагрузку переменного или постоянного тока. Схема питается от батареи 9 В и управляет 5-вольтовым однокатушечным реле с фиксацией и номинальным током контактов 10 А. Реле может коммутировать переменный или постоянный ток. В режиме ожидания схема потребляет всего 1 мкА.
При сильном нажатии пальцем на пластиковую крышку корпуса пьезоэлектрическая пластина генерирует несколько импульсов напряжения. Эти импульсы подаются на маломощный компаратор напряжения. Компаратор преобразует низковольтные импульсы в импульсы амплитудой 9 В. Далее импульсы поступают на тактовый вход одной половины сдвоенного D-триггера CD4013. Первая половина триггера сконфигурирована как ждущий мультивибратор с длительностью импульса 0.5 с. Вторая половина включена как стандартный триггер.
В этой схеме триггер удерживает схему в фиксированном состоянии, которое меняется при каждом касании корпуса пальцем. Выход триггера подключен к двухтактной схеме на полевых транзисторах, которая управляет парой конденсаторов. Конденсаторы соединены последовательно и снабжены параллельными диодами. Вместе эти компоненты образует неполярный конденсатор емкостью 235 мкФ. В такой конфигурации зарядового насоса от полевых транзисторов на катушку реле подается либо положительный импульс для его фиксации, либо отрицательный для его размыкания. Длительность импульса достаточна для полного размыкания или замыкания контактов реле.
