Прежде чем разработчик схемы включит конкретный источник питания, он или она захотят тщательно его протестировать. Техническое описание микросхемы импульсного стабилизатора напряжения содержит ценную информацию о том, как весь источник питания может вести себя в реальных условиях, а также о том, как определяется его поведение в ходе лабораторных испытаний схемы. Моделирование схемы, например, с помощью LTspice, полезно и может помочь в ее оптимизации. Однако моделирование не может заменить тестирование оборудования, поскольку паразитные эффекты либо трудно оценить, либо трудно смоделировать.

Поэтому источники питания тщательно тестируются в лаборатории. Для этой цели используются самостоятельно разработанные прототипы или, в большинстве случаев, существующие оценочные платы изготовителей соответствующих микросхем источников питания.

При подключении измерительной схемы следует учитывать несколько моментов. На Рисунке 1 показана принципиальная схема тестовой установки. Проверяемое устройство должно быть с входной стороны подключено к источнику питания, а со стороны выхода – к нагрузке. Это звучит тривиально, но есть некоторые важные детали, на которые необходимо обращать внимание.

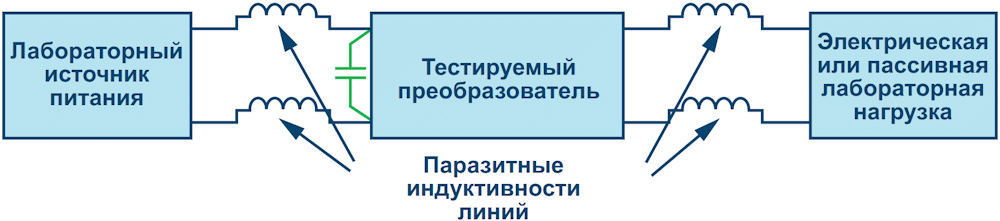

Рисунок 1.	Подключения источника питания для проведения тестов.

При проверке скорости реакции источника питания на переходные процессы в нагрузке необходимо обеспечить достаточное количество энергии на входе тестируемой схемы. Входной источник энергии не должен быть ограничивающим фактором. Для этого рекомендуется установить на входе схемы конденсатор большей емкости. Он показан зеленым цветом на Рисунке 1. Это гарантирует корректность испытаний на переходные процессы в нагрузке.

Однако необходимо обеспечить, чтобы последующее тестирование источника питания осуществлялось в строго определенных условиях. Необходимо хорошо понимать влияние входного устройства накопления энергии, чтобы правильно подобрать емкость входного конденсатора для источника питания.

Следует также учитывать еще один аспект, касающийся конденсатора на Рисунке 1. Если для проверки результирующего поведения схемы на ее вход необходимо подавать скачки напряжения, конденсатор значительно замедлит переходные процессы, наблюдаемые в тестируемой схеме. Это значит, что для таких тестов конденсатор следует удалить.

В заключение следует отметить, что при решении, казалось бы, простых задач, связанных с проектированием источника напряжения, – таких, например, как подключение схемы к лабораторному стенду, – необходимо учитывать немало факторов. Силовые провода, идущие к тестируемой схеме, а также отходящие от нее, следует рассматривать как цепи переменного тока, и, следовательно, для уменьшения паразитной индуктивности эти провода должны быть короткими и скрученными. От разработчика схемы это не потребует больших усилий, а результаты тестирования будут близко соответствовать реальным характеристикам устройства. Если влияние тестовой установки будет сведено к минимуму, ценность остальных результатов будет больше. Если следовать всем советам из этой статьи, оценка может быть проведена без проблем.
