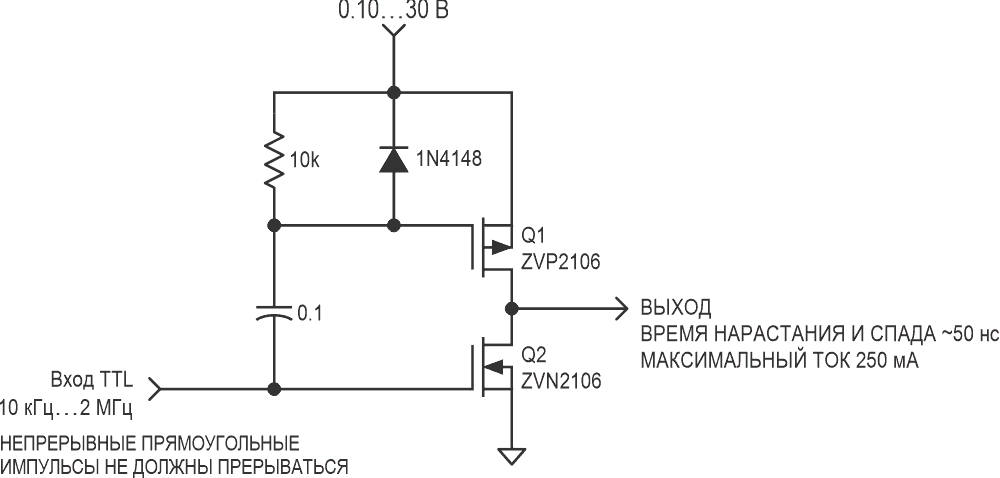

Эта схема способна формировать высокоскоростные выходные сигналы с быстрым нарастанием и спадом. Уникальный механизм накачки заряда позволяет напряжению верхнего p-канального устройства изменяться в диапазоне от милливольт до сотен вольт. Выходной ток ограничен только номинальными параметрами транзисторов. Я использовал эту схему на частотах выше 2 МГц.
