Компания Toshiba Electronics Europe расширяет линейку приемопередатчиков шины с двумя напряжениями питания серии 74AVC новыми 1-битными устройствами 74AVC1T45NX, 74AVCH1T45NX, 74AVC1T45FU и 74AVCH1T45FU, а также 2-битными устройствами 74AVC2T45FK и 74AVCH2T45FK. Эти устройства могут использоваться для двунаправленного преобразования уровней от 0.7 В или 0.8 В до 3.6 В без необходимости использования дополнительных компонентов, упрощая связь между низковольтными СнК и промышленными, бытовыми и корпоративными системами с обычным напряжением питания.

В этих устройствах используется двухтактная конфигурация буферов, обеспечивающая высокое быстродействие, что делает их пригодными для широкого спектра применений, включая интерфейсы связи UART, GPIO и SPI. Дополняя существующие 4-битные продукты Toshiba в корпусах TSSOP16B, эти новые конфигурации меньшей разрядности выпускаются в более компактных корпусах, таких как безвыводной XSON6, а также выводные SOT-363 (US6) и SOT-765 (US8), что обеспечивает инженерам гибкость при проектировании систем.

Серия 74AVC поддерживает работу с двумя источниками питания без каких-либо ограничений последовательности их включения/выключения. В них используется метод направленного управления выводами DIR и метод управления высоким импедансом выходов с помощью выводов питания, что предотвращает конфликты на сложных сигнальных линиях и повышает надежность системы. Эти функции упрощают разработку системы управления последовательностью включения питания и помогают снизить риск неисправности.

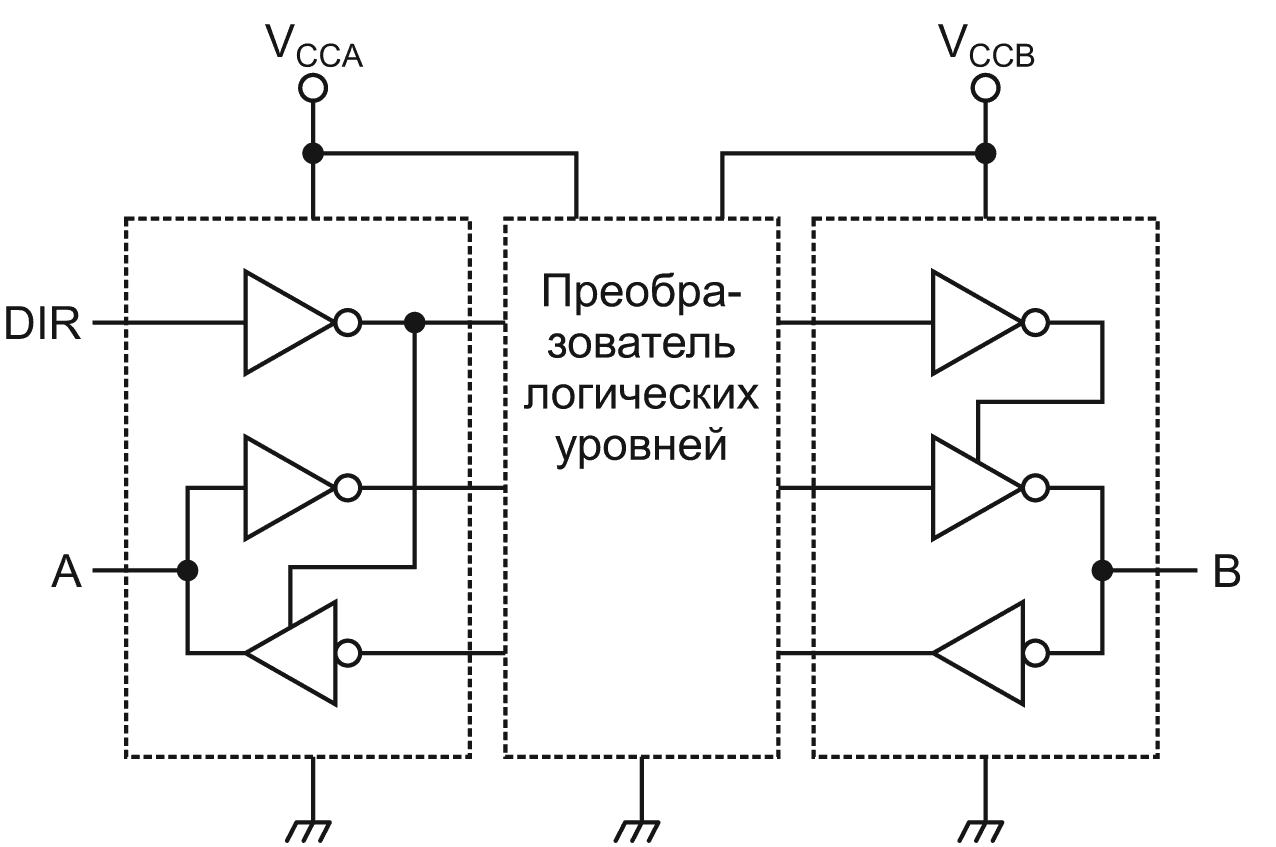

Блок-схема микросхемы 74AVC1T45NX.

Серия 74AVCH также поддерживает внутреннюю функцию удержания шины, предотвращающую неопределенные состояния и обеспечивающая стабильное сохранение сигнала, позволяя сократить количество внешних компонентов, таких как резисторы подтяжки к шинам питания и земли.
