Существует множество приложений, где необходимо контролировать состояние удаленного выключателя. Герконовые реле, тумблеры и контакты охранной сигнализации – это лишь несколько примеров. Прямая прокладка кабеля от выключателя к компьютерной системе, расположенной на расстоянии сотен метров, часто приводит к сбоям в работе и проблемам с помехами. Если требуется такой управляющий выключатель, настоятельно рекомендуется использовать полностью изолированную схему. Такую изоляцию обеспечивает приведенная ниже схема. При правильном подключении она обеспечит изоляцию 5000 вольт и может быть установлена на расстоянии 300 метров.

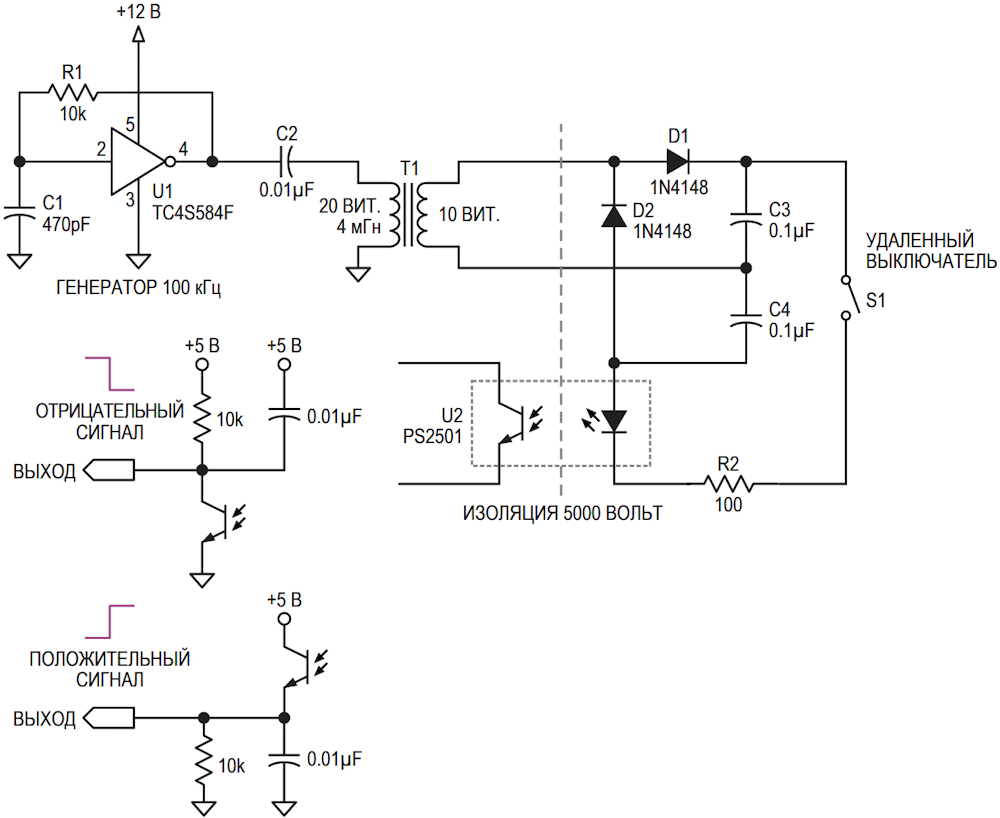

В схеме используется самодельный трансформатор с ферритовым тороидальным сердечником. Первичная обмотка содержит примерно 20 витков обмоточного провода, а вторичная – 10 витков. Первичной обмоткой трансформатора управляет простой генератор на триггере Шмитта сигналом частотой 100 кГц. Напряжение на вторичной обмотке трансформатора выпрямляется для получения постоянного напряжения. Это напряжение подается на удаленный выключатель и используется для управления светодиодной стороной оптоизолятора. Сторона фототранзистора оптоизолятора может использоваться в режиме как втекающего, так и вытекающего тока с логическими уровнями напряжения. Показаны схемы обоих типов.
