Незначительное изменение стандартной схемы может повысить ее полезность и даже позволить сэкономить резистор
Если бы существовала премия года за самую тривиальную конструкторскую идею, эта, вероятно, заняла бы одно из первых мест (если не первое). В большинстве конструкторских идей предлагаются улучшения схемы путем добавления компонентов; на этот раз мы исключаем один из них. Схемы линейных драйверов, симметричных или нет, встречаются на каждом шагу, но этот вариант отличается неожиданным поворотом: неожиданным потому, что он более чем прост и, если вдуматься, очевиден, хотя я не могу найти его ни в одной из опубликованных схем, даже в тех, что относятся к золотому веку National Semiconductor.
Он представлен на Рисунке 1.
 | |

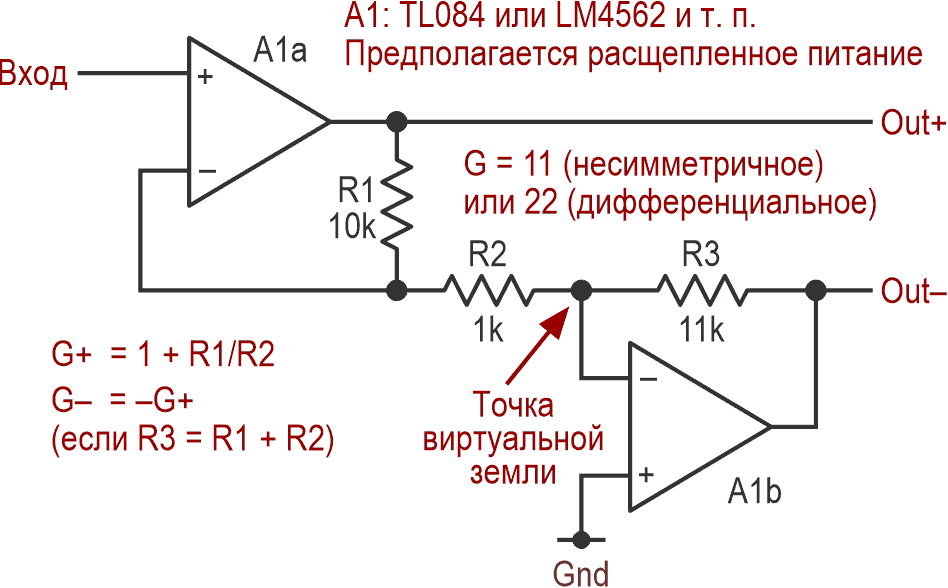

| Рисунок 1. | Резисторы R1 и R2 помогают устанавливать коэффициенты усиления как неинвертирующего, так и инвертирующего каскадов, обеспечивая превосходное согласование противофазных выходов с минимальным количеством компонентов. |
A1a – это неинвертирующий усилительный каскад, полностью традиционный, за исключением того, что его цепь обратной связи привязана к точке виртуальной земли усилителя A1b. A1b – это инвертирующий каскад с единичным усилением, полностью традиционный, за исключением того, что его входной резистор одновременно является резистором обратной связи усилителя A1a. Поэтому, работая вместе, A1a и A1b обеспечивают идеальное согласование противофазных выходов (конечно, при условии идеального согласования компонентов). Усиление схемы может быть установлено любым, превышающим 1 (единичный коэффициент усиления вернет схему к простому буферу плюс инвертирующему каскаду – ничего нового).
На первый взгляд, эта схема может показаться скорее частью дифференциального или инструментального усилителя. Однако ее функция, определяемая соотношением сопротивлений резисторов, совершенно иная. У других схем дифференциальные входы точно согласованы; эта же предназначена для получения симметричных выходов.
