Представленную на Рисунке 1 схему я разработал как часть системы передачи данных с амплитудной манипуляцией несущей частоты 400 кГц.
 | |

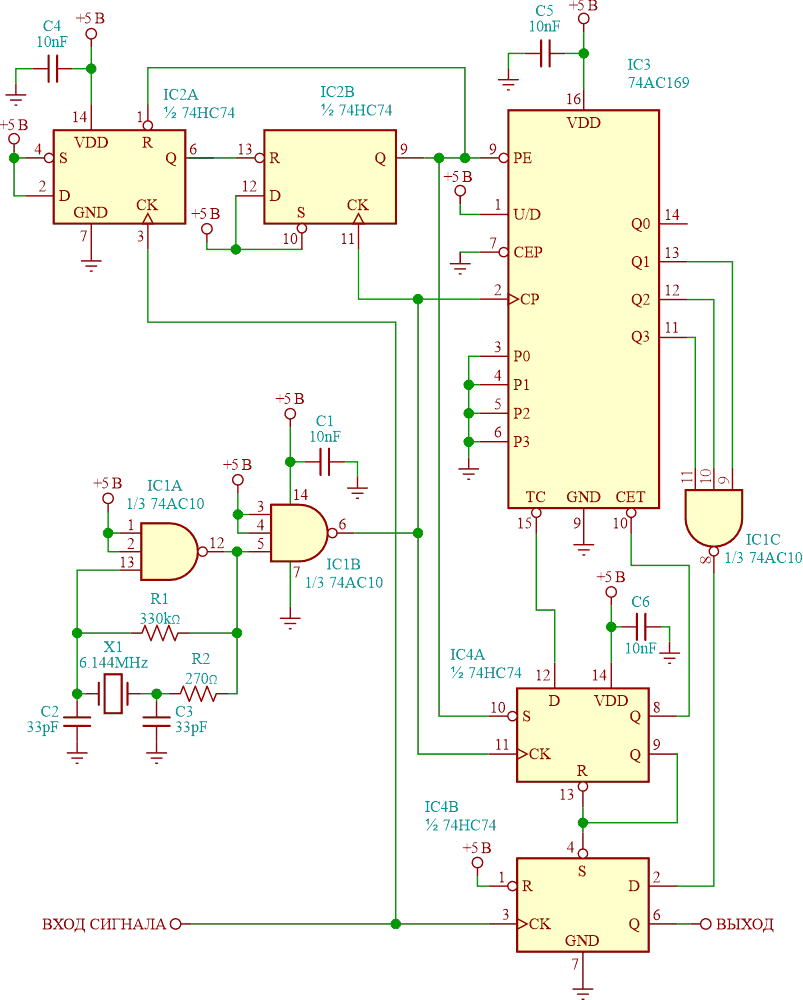

| Рисунок 1. | Схема цифрового делителя частоты, которая обнаруживает наличие несущей частоты 400 кГц, отличая ее от сигналов других частот, после преобразования сигнала в цифровую форму с использованием 5-вольтовой логики. |
Мне нужно было обнаружить наличие несущей, отделив ее от других сигналов разных частот. Сигнал преобразовывался в цифровой вид с помощью 5-вольтовой логики. Я хотел избежать использования программируемых устройств и таймеров на основе RC-цепей.
Получившаяся схема состоит из четырех микросхем и кварцевого резонатора. Вкратце, эта система пошагово измеряет время между передними фронтами принятого сигнала. Таким образом, она за короткое время (примерно один период несущей, то есть порядка 2.5 мкс) определяет, является ли входящий сигнал достоверным или нет. Это делается независимо от коэффициента заполнения сигнала и за меньшее время, чем в других системах, таких как системы фазовой автоподстройки частоты (ФАПЧ), которым для определения частоты может потребоваться несколько периодов.
